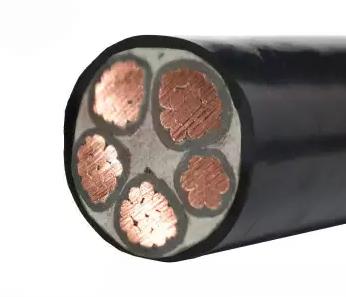

三相充电电缆ZC-YJV-5*16 -5*10-5*25

1、充电桩有单相与三相之分，不论双相还是单相，首先要折算至交流进线电流有多大。

（1）对于单相充电桩（交流充电桩）I=P/U

（2）对于三相充电桩（直流充电桩）I=P/(U*1.732)

这样算出电流后，根据电流大小选择电缆。



电缆选择可以相关手册或规程如：

（1）单相充电桩一般为7KW（交流充电桩）I=P/U=7000/220=32A 应使用4平方毫米的铜芯电缆。

（2）三相充电桩（直流桩）

15KW 电流23A 电缆4平方毫米

30KW 电流46A 电缆10平方毫米

60KW 电流92A 电缆25平方毫米

90KW 电流120A 电缆35平方毫米

所有充电桩都应有零线与地线。所以单相的要三芯电缆，三相的要用五芯电缆

建设要求

作为电网配用电侧的电动汽车充电桩（栓），其结构的特殊性决定了自动化通信系统的特点是被测点多且分散、覆盖面广、通信距离短。并且随着城市的发展，网络拓扑要求具有灵活性和扩展性的结构，因此，电动汽车充电桩（栓）通信方式的选择应考虑如下问题：

（1） 通信的可靠性——通信系统要长期经受恶劣环境和较强的电磁干扰或噪音干扰的考验，并保持通信的畅通。

（2） 建设费用——在满足可靠性的前提下，综合考虑建设费用及长期使用和维护的费用。

（3） 双向通信——不仅能实现信息量的上传，还要实现控制量的下达。

（4） 多业务的数据传输速率——随着以后终端业务量的不断增长，主站到子站、子站到终端之间通信对实现多业务的数据传输速率要求越来越高。

（5） 通信的灵活性和可扩展性——由于充电桩（栓）具有控制点面多、面广和分散的特点，要求采用标准的通信协议，随着“ALL IP”网络技术趋势的发展以及电力运营业务的不断增长，需要考虑基于IP的业务承载，同时要求便于安装施工、调试、运行、维护
