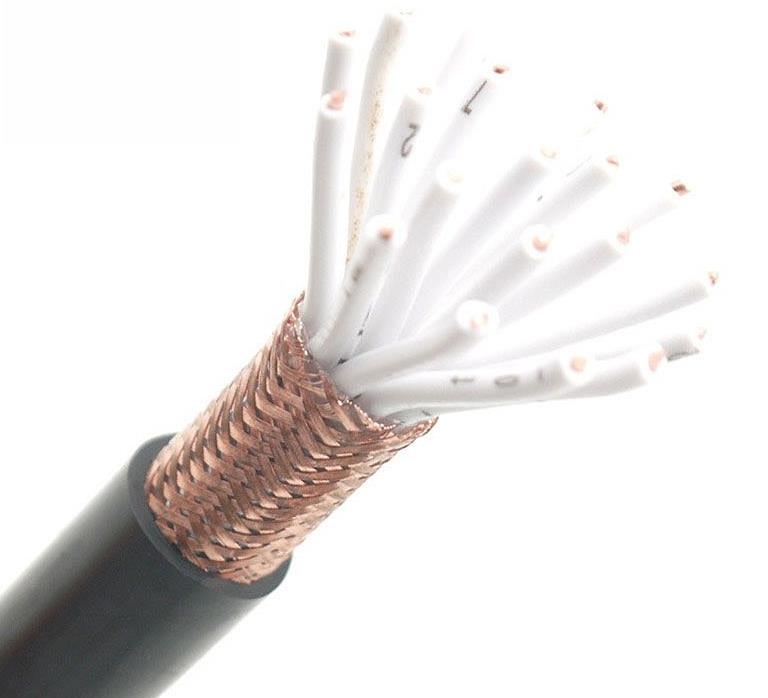

KVVP22铠装控制电缆结构

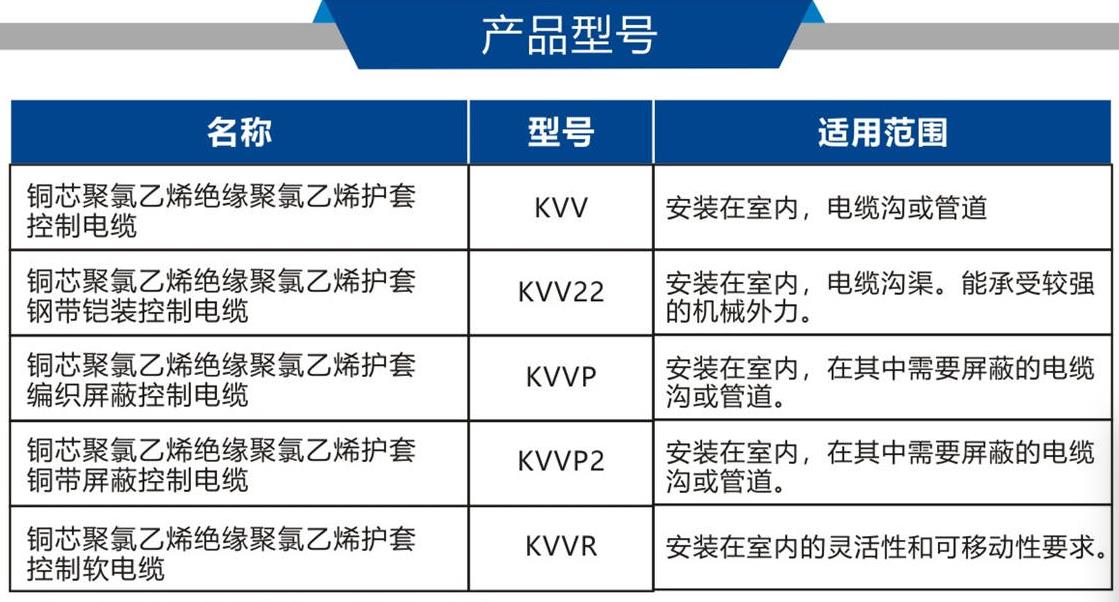

铠装屏蔽控制电缆-KVVP22;KVVRP22　型号 KVV、KVVP、KVVP2、KVVR、ZR_KVV、ZR_KVVP、ZR_KVVR、ZR_KVVRP等　

线芯材质 铜芯.

用途 本产品适用于化工、石油、发电、冶金等工矿企业交流电压450/750V及以下电器仪表连接线和自动化控制的系统传输线。

阻燃控制电缆主要特点是不易着火或着火后火焰蔓延较慢并能控制在一定范围内，它可避免电线电缆着火燃烧而造成的重大灾害，减小损失。

按电缆的阻燃电缆分为A类、 B类、C类三级，其中A类阻燃性能。耐火控制电缆适用于易燃环境和防火要求较高的场所信号控制线路中。

KVVP2 铜芯聚氯乙烯绝缘铜带屏蔽聚氯乙烯护套控制电缆 ；用于弱电控制系统或强电磁场干扰区 。

KVVP2-22 铜芯聚氯乙烯绝缘铜屏蔽钢带铠装聚氯乙烯护套控制电缆 ；用于弱电控制系统或强电磁场干扰区

KVVP2-22-1 铜芯聚氯乙烯绝缘铜带屏蔽钢带铠装铜丝聚氯乙烯护套控制电缆 ；主要用于500KV 变电站强电磁场干扰区。

注： 1） 阻烯型电缆号在普通型前加ZR-；阻燃型的主要特点是电缆不易着火或着火时延燃仅局限在一定范围内，适用于对阻燃性能要求较高的场合。

     2） 耐火型电缆型号在普通型前加NH- ；耐火型电缆的主要特点是电缆除了能在正常的工作条件下传输电力外，电缆在着火燃烧时仍能保持一定时间的正常运行，适用 于对耐火性有要求的场合。

     3） 低烟低卤阻燃型 电缆型号在普通型前加DDZ-；低烟低卤阻燃型电缆的特点是电缆不仅、具备阻燃性能，而且具有较低的发烟性、释出量，适用于那些对电缆燃烧的烟浓度及气体释出量有一定要求场合。

信号电缆适用于额定电压交流500V或直流1000V及以下传输铁路信号、音频信号或自动信号装置的
控制电路，其中综合护套铁路信号电缆具有一定的屏蔽性能，适宜于电气化区段或其它有强
电干扰的地区敷设。

 1 使用特性
1.1 电缆的使用环境温度为-40℃~+60℃。
1.2 电缆导体长期工作温度应不超过+70℃。
1.3 电缆敷设环境温度：聚氯乙烯外护套电缆应不低于0℃;聚乙烯外护套电缆应不低于-20℃。
1.4 电缆的允许弯曲半径：非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍。
1.5 综合护套铁路信号电缆的理想屏蔽系数≤0.8；铝护套铁路信号电缆的理想屏蔽系数≤0.3
