环境温度越高,电线电缆的允许载流量越小!!
发布时间:2017-02-16作者:来源:浏览次数:2039
显然环境温度越高,电线电缆的允许载流量越小。《布线系统载流量》中的载流量值参考基准环境温度为:空气中的绝缘导体与电缆(与敷设方法无关)为30℃。

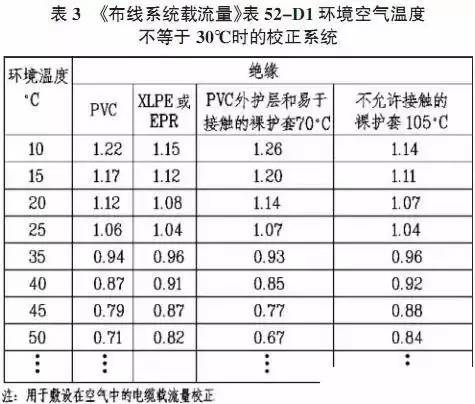

埋地电缆(直埋地中或敷设在地下管道中的电缆)为20℃.如果电线电缆敷设的环境温度不同时,则电线电缆的实际载流量应为:把《布线系统载流量》表52-C1至表52-C12中给出的载流量值乘以表52-D1(《民规》表7.4.3-1)和表52-D2(《民规》表7.4.3-2)中合适的温度较正系数。
需要强调的是,原规范规定“配电线路沿不同环境条件敷设时,电线电缆的载流量应按最不利的条件确定,当该条件的线路不超过5m(穿过道路不超过10m),则应按整条线路一般环境条件确定载流量……”,按新的《民规》,此条改为“当沿敷设路径各部分的散热条件不同时,电缆的载流量应按最不利的部分选取”。
有的设计者,一个配电线路全程有多种散热条件不同的敷设方式,仅标出最长部分的敷设方式,而忽略了线路较短但散热更不利的敷设方式,以至仅根据最长部分的敷设方式来选择载流量而不是按最不利的部分选取,这是不能满足规范要求的。
